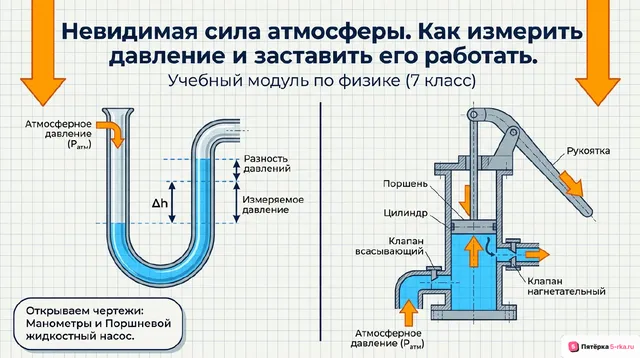

Обложка презентации к уроку «Манометры» — Презентация · 21 слайд

Что вы получите к уроку

Шесть материалов к уроку — в том порядке, в каком они в кабинете учителя. Тестирование собирается по вашему заказу: у каждого ученика свой вариант.

Презентация 21 слайд Выводите на доску как есть

Рабочий лист готовится Появится в комплекте позже

План-конспект готовится Появится в комплекте позже

Видео 10 минут Объяснение темы для класса

Аудио-подкаст 2 минуты Повторить тему дома

Тестирование до 30 вариантов У каждого ученика свой

Посмотрите, что внутри

Первые слайды презентации и начало рабочего листа. Остальное — в комплекте после входа.

О теме урока

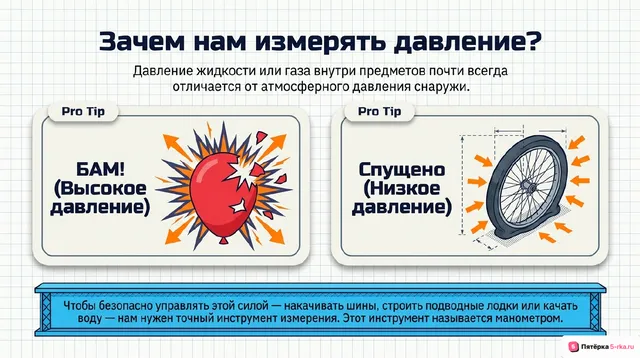

Давление жидкости или газа может отличаться от атмосферного. Для его измерения используют манометры. Они бывают жидкостными и металлическими.

Открытый жидкостный манометр

Простейший прибор представляет собой U-образную трубку, частично заполненную жидкостью. Одно колено соединяют с исследуемым сосудом, второе оставляют открытым, поэтому на него действует атмосферное давление.

При одинаковом давлении в обоих коленах уровни жидкости совпадают.

Если давление в сосуде больше атмосферного, жидкость опускается в соединённом колене и поднимается в открытом.

Чем больше разность давлений, тем больше разность уровней h.

Важно измерять именно вертикальное расстояние между уровнями, а не длину столба по трубке. Если коробочку с гибкой мембраной соединить с манометром и погружать в воду, рост h покажет увеличение давления с глубиной. Если поворачивать мембрану на одной глубине, показание не изменится: давление жидкости в данной точке передаётся по всем направлениям.

Металлический манометр

В металлическом манометре чувствительным элементом служит изогнутая упругая трубка. Один её конец соединён с системой, другой закрыт. При повышении давления трубка немного распрямляется. Рычаг и зубчатая передача превращают это движение в поворот стрелки по шкале. При снижении давления трубка возвращается к исходной форме.

Дальше в материалах урока

🔒 Поршневой жидкостный насос
🔒 Безопасность

Задание из урока

Задание 2

После соединения с сосудом уровень в соединённом колене опустился. Сравните давление в сосуде с атмосферным.

🔒 Ответ и разбор — в комплекте для учителя
