Два направления работы с формой

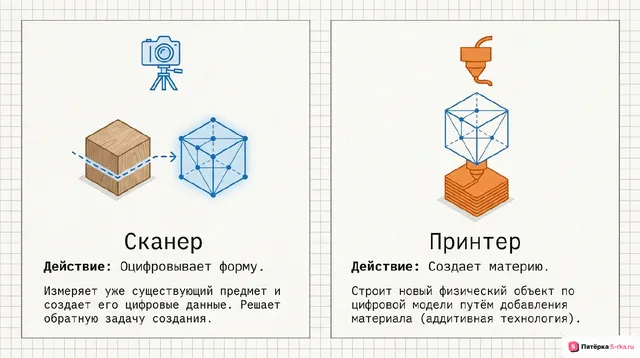

Аддитивная технология строит физический объект по цифровой модели путём добавления материала. Трёхмерное сканирование решает обратную задачу: получает данные о форме уже существующего предмета. Вместе они образуют цепочку «предмет — цифровая модель — проверенная копия или новая деталь», но каждый переход требует отдельной подготовки.
Принтер не получает готовую технологию только потому, что у него есть изображение предмета. Нужны размеры, пригодная для изготовления геометрия, выбранный материал и настройки процесса.
Как работает 3D-сканирование
Сканер измеряет положение множества точек поверхности. В зависимости от устройства применяются структурированный свет, лазерные измерения и другие способы. Близкую задачу решает фотограмметрия — восстановление формы по набору перекрывающихся фотографий, снятых с разных направлений.
Сначала получается облако точек, затем их соединяют в пространственную сетку. Данные из нескольких положений совмещают, удаляют лишние фрагменты, проверяют масштаб и незаполненные участки. Фотографии поверхности могут добавить текстуру — информацию о цвете и узоре.
Обычное оптическое сканирование описывает видимую поверхность. Оно не показывает автоматически внутренние полости, состав материала и его прочность. Блестящие, прозрачные, слишком тёмные и закрытые поверхности способны затруднять измерение. Для технической задачи важно знать погрешность, а не только получить внешне убедительную картинку.
Где используют сканирование
В машиностроении скан помогает сравнить изготовленную деталь с проектом и найти отклонения. В обратном проектировании по существующему образцу восстанавливают геометрию, затем проверяют размеры и назначение. Копировать ответственную деталь без расчёта материала и прочности нельзя.
В архитектуре и строительстве фиксируют помещения и здания, уточняют размеры и изменения формы. В музейной работе создают цифровые копии и сравнивают состояние предмета в разное время. Это позволяет рассматривать модель, ограничивая лишние прикосновения к хрупкому оригиналу.
В дизайне одежды измеряют форму тела или манекена и подбирают посадку изделия. В медицине цифровые данные помогают готовить модели и отдельные индивидуальные изделия. Данные о человеке требуют защиты, а медицинская конструкция — профессионального проектирования и проверки.
