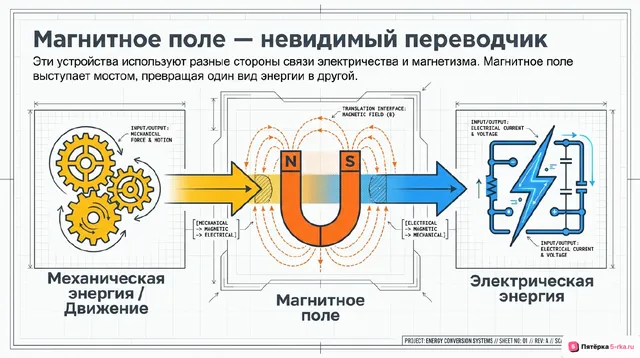

Электрический звонок превращает часть электрической энергии в движение и звук. Индукционный генератор преобразует механическую энергию в электрическую. Линия электропередачи переносит электрическую энергию от источника к потребителю, а трансформаторы помогают уменьшить потери при передаче. Эти устройства используют разные стороны связи электричества и магнетизма.
Электрический звонок с прерывателем
Основные части электромеханического звонка — источник питания, кнопка, катушка с железным сердечником, подвижный железный якорь с молоточком, упругая пластина, контактный прерыватель и металлическая чашка. Катушка с сердечником образует электромагнит.
Рабочий цикл состоит из следующих действий.
1) Нажатая кнопка замыкает цепь. Через катушку течёт ток, и сердечник намагничивается.
2) Электромагнит притягивает якорь. Молоточек ударяет по чашке.
3) Вместе с якорем смещается контакт: цепь размыкается, ток через катушку прекращается.
4) Притяжение резко ослабевает. Упругая пластина возвращает якорь, контакт снова замыкается.
5) Пока кнопка удерживается, цикл повторяется, поэтому слышен не один удар, а звон.
Если убрать прерыватель и оставить постоянный ток, якорь может остаться притянутым: непрерывного чередования ударов не получится. Описанный принцип относится к электромеханическому звонку; электронные звонки могут создавать звук иначе. Электромагнитные приводы с похожим действием применяют также в реле.
